量程：11120（Fx、Fy）、22241（Fz） N，额定输出：1.5（Fx、Fy）、0.75（Fz）mV/V，迟滞性：±0.5% of R.O..，非线性：±0.5 % of R.O.，安全过载：150 % of R.O.，工作温度：-18~71 ℃，激励电压：18V

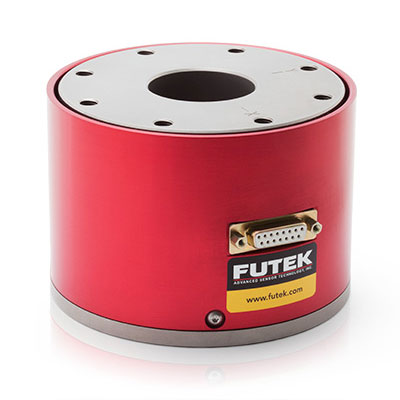

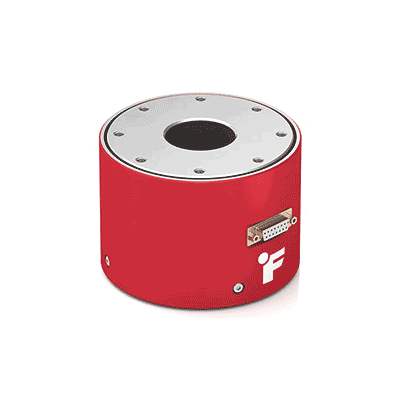

产品细节图
产品原理图
详细参数
| 技术参数 | ||
| 量程 | 11120（Fx、Fy）、22241（Fz）N | |
| 非线性 | ±0.5% of RO | |
| 迟滞性 | ±0.5% of RO | |
| 不可重复性 | ±0.2% of RO | |
| 额定输出 |
1.50 mV/V nom (Fx, Fy) 0.75 mV/V nom (Fz) |
|
| 激励 | 18 | |
| 桥路电阻 |
350 Ohm (Fx, Fy) 700 Ohm (Fz) |
|
| 绝缘电阻 | ≥500 MOhm @ 50 VDC | |
| 重量 | 3.6 kg | |
| 过载保护 | 150% of RO | |
| 材质 | 17-4 PH不锈钢 | |
| 防护等级 | IP40 | |
| 操作温度 | -71 to +71 ℃ | |
| 补偿温度 | 15 to +72 ℃ | |
| 温度漂移零点 | 0.036% of RO/℃ | |
| 温度漂移范围 | 0.036% of Load/℃ | |
| 标定电压 | 10 VDC | |
产品应用图
