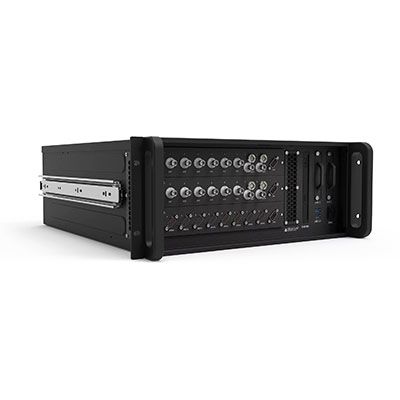

产品细节图

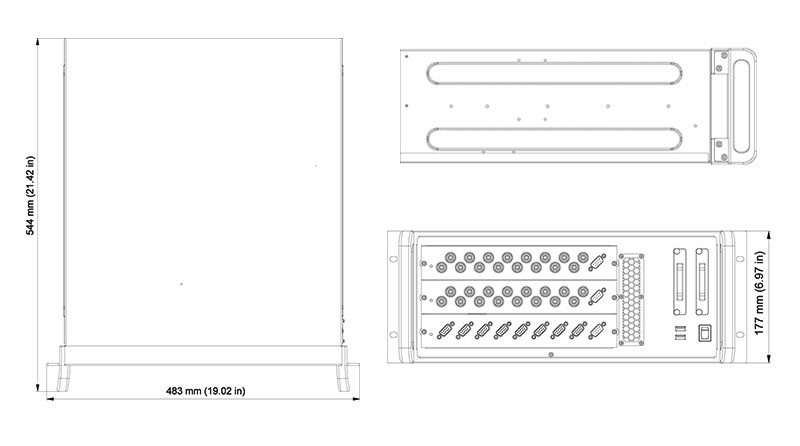

产品原理图
详细参数
| 技术参数 | ||
| 计数器模式 | 计数，波形定时，编码器，转速计，齿轮传感器 | |
| 计数器时基 | 102.4 MHz | |
| 时基精度 | 典型值：5 ppm，最大值：20 ppm | |
| 最大带宽 | 10 MHz | |
| 输入滤波器 | 500 ns, 1 μs, 2 μs, 4 μs, 5 μs and 7.5 μs | |
| 方向分辨率 | 32位 | |
| 输入兼容性，级别 | TTL/CMOS (Low: <0.8 V, High >2 V) | |
| 输入阻抗 | 100 kΩ pull-up to +3.3 V | |
| 输入?；? | ±25 V 连续 | |
| 警报输出 | 集电极开路，最大100 mA/30 V | |
| 传感器电源 | 5 V / 100 mA; 12 V / 50 mA | |
| CAN总线端口数 | 1 | |
| 接口类型 | CAN 2.0 b，最高可达1 MBit/sec | |
| 特殊用途 | CCP, OBDII, J1939, CAN 输出 | |
| 电隔离 | 独立(只在独立的主板上) | |
| 母线引脚故障?；? | ±36 V | |
| 静电防护 | 8 kV | |
产品应用图
